Ang pangunahing arkitektura ng isang supercapacitor cell

A istraktura ng supercapacitor ay isang kamangha -manghang ng electrochemical engineering, na idinisenyo upang tulay ang agwat sa pagitan ng mga tradisyunal na capacitor at baterya. Sa core nito, ang aparato ay nag-iimbak ng enerhiya sa pamamagitan ng dalawang pangunahing mekanismo: electrostatic double-layer capacitance (EDLC) at pseudocapacitance. Ang buong pagpupulong ay itinayo sa paligid ng pag -maximize ng lugar ng ibabaw na magagamit para sa adsorption ng ion habang binabawasan ang panloob na pagtutol. Ang pinong balanse na ito ay nakamit sa pamamagitan ng isang tumpak na pag -aayos ng Mga sangkap ng supercapacitor , ang bawat isa ay naglalaro ng isang kritikal na papel sa pagganap, kahabaan ng buhay, at kaligtasan. Ang pangunahing cell ay binubuo ng dalawang electrodes, isang separator, at isang electrolyte, lahat ay nakalagay sa loob ng isang matatag na pambalot na nagsisiguro sa integridad ng istruktura at pinipigilan ang pagtagas.

Ang Puso ng Pag -iimbak ng Enerhiya: Mga Electrodes at Kasalukuyang Kolektor

Ang mga electrodes ay ang pinaka kritikal Mga sangkap ng istraktura ng supercapacitor , direktang tinutukoy ang kapasidad ng aparato at density ng kuryente. Ang mga ito ay karaniwang binubuo ng isang aktibong materyal na may mataas na ibabaw, tulad ng aktibong carbon, graphene, o carbon nanotubes, na pinahiran sa isang metal na kasalukuyang kolektor. Ang kasalukuyang kolektor, na karaniwang gawa sa aluminyo foil, ay nagsisilbing conductive pathway para sa mga electron na pumasok at iwanan ang aktibong materyal. Ang kalidad ng pagdirikit sa pagitan ng aktibong materyal at ang kasalukuyang kolektor ay pinakamahalaga; Ang mahinang pagdirikit ay humahantong sa pagtaas ng panloob na pagtutol at isang makabuluhang pagbawas sa buhay ng aparato at kapangyarihan ng aparato.

Aktibong materyal na showdown: na -activate na carbon kumpara sa mga advanced na nanomaterial

Habang ang aktibong carbon ay nananatiling workhorse ng industriya dahil sa mataas na ratio ng lugar-sa-gastos, ang mga advanced na nanomaterial ay nakakakuha ng traksyon para sa mga application na may mataas na pagganap. Nag-aalok ang aktibong carbon ng isang lugar sa ibabaw na 1000-3000 m²/g, na mahusay para sa mga EDLC. Gayunpaman, ang mga materyales tulad ng graphene ay maaaring mag -alok ng mahusay na elektrikal na kondaktibiti at mas naa -access na mga istruktura ng pore, na potensyal na mapalakas ang density ng kuryente. Ang pagpili ay madalas na kumukulo sa isang trade-off sa pagitan ng gastos, kinakailangang pagganap, at mga pangangailangan ng tukoy na aplikasyon.

Ang Electrolyte: Ang Ionic Mataasway

Ang electrolyte ay ang daluyan na naghahatid ng mga ion sa pagitan ng dalawang electrodes sa panahon ng singilin at paglabas. Ang mga pag-aari nito-ionic conductivity, electrochemical stability window, at saklaw ng temperatura ng operating-ay pangunahing sa rating ng boltahe ng supercapacitor, mababang temperatura na pagganap, at pangkalahatang kahusayan. Ang mga electrolyte ay maaaring malawak na ikinategorya sa may tubig (batay sa tubig), organikong (batay sa solvent), at mga uri ng ionic na likido. Ang bawat isa ay nag -aalok ng isang natatanging balanse ng boltahe, kaligtasan, at gastos, na ginagawang isang kritikal na desisyon ang pagpili batay sa inilaan na kapaligiran sa pagpapatakbo.

Ang papel ng separator at pambalot sa integridad ng aparato

Habang ang mga electrodes at electrolyte ay humahawak sa pag -iimbak ng enerhiya, ang separator at pambalot ay ang mga unsung bayani na responsable para sa kaligtasan, pagiging maaasahan, at katatagan ng mekanikal. Ito Mga sangkap ng supercapacitor Tiyakin na ang high-energy core ay nagpapatakbo sa loob ng ligtas na pisikal at elektrikal na mga hangganan. Ang isang pagkabigo sa alinman sa mga sangkap na ito ay maaaring humantong sa pagkabigo sa sakuna, kabilang ang mga maikling circuit, thermal runaway, at pagtagas ng electrolyte. Samakatuwid, ang kanilang materyal na pagpili at disenyo ay napapailalim sa mahigpit na pamantayan sa engineering.

Ang separator: Pag -iwas sa mga de -koryenteng maikling circuit

Ang separator ay isang manipis, maliliit na lamad na nakalagay sa pagitan ng dalawang electrodes. Ang pangunahing pag -andar nito ay ang electrically ibukod ang mga electrodes upang maiwasan ang isang maikling circuit habang sapat na natagpuan upang payagan ang libreng daloy ng mga ion mula sa electrolyte. Ang materyal ay dapat na kemikal na hindi gumagalaw sa loob ng electrolyte at nagtataglay ng sapat na lakas ng mekanikal upang mapaglabanan ang proseso ng pagpupulong at mga presyur sa pagpapatakbo. Kasama sa mga karaniwang materyales ang polypropylene (PP) at mga papel na batay sa cellulose, bawat isa ay pinili para sa kanilang tiyak na balanse ng porosity, ionic resistance, at katatagan ng kemikal.

Paghahambing sa materyal na Separator: PP kumpara sa Cellulose

Ang pagpili sa pagitan ng polypropylene at cellulose separator ay nagsasangkot ng isang pangunahing trade-off sa pagitan ng kaligtasan at pagganap. Ang Polypropylene ay isang thermoplastic na natutunaw sa isang tiyak na temperatura, na nagbibigay ng isang built-in na mekanismo ng kaligtasan na kilala bilang isang "shutdown" na tampok sa kaso ng sobrang pag-init. Ang Cellulose, sa kabilang banda, ay karaniwang nag -aalok ng mas mababang paglaban ng ionic at mas mahusay na kakayahang umangkop na may may tubig na electrolyte, na maaaring humantong sa mas mababang ESR at mas mahusay na pagganap ng kuryente. Ang pagpili ay nakasalalay sa prioritization ng kaligtasan ng intrinsic kumpara sa peak power output.

Ang pambalot at takip: Ang unang linya ng pagtatanggol

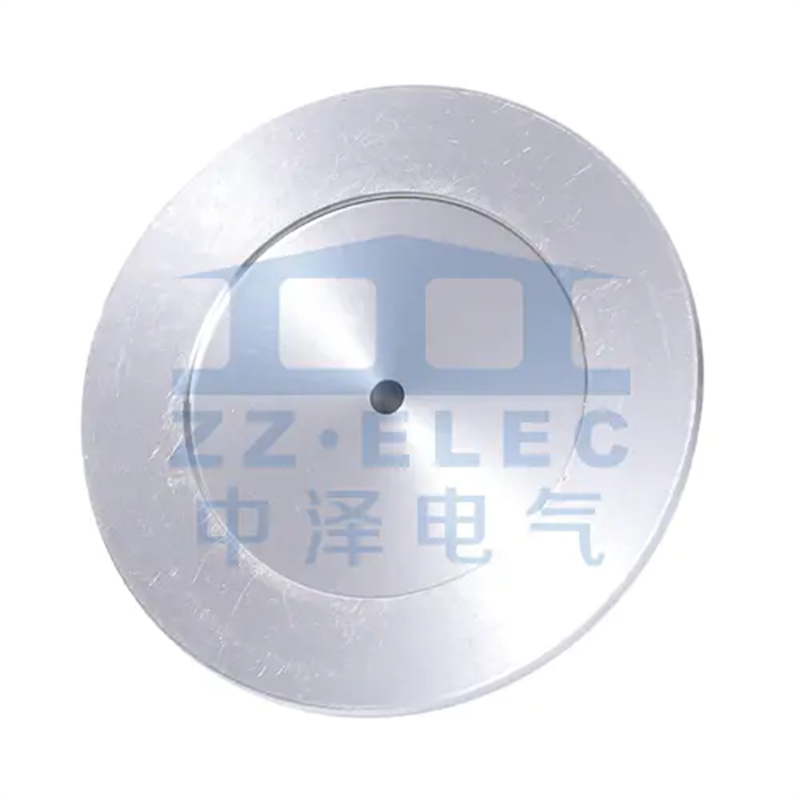

Ang panlabas na pambalot, kasama ang takip ng terminal nito, ay nagbibigay ng proteksyon ng mekanikal at hermetic seal na kinakailangan para sa pangmatagalang pagiging maaasahan ng supercapacitor. Ang materyal na pambalot ay dapat na matatag, electrically conductive (upang kumilos bilang isang terminal), at lumalaban sa kaagnasan mula sa electrolyte. Ang aluminyo ay isang pangkaraniwang pagpipilian dahil sa kanais -nais na mga katangian. Ang nonporous cover plate ay isang kritikal na sangkap para sa pagpapanatili ng isang airtight seal. Pinipigilan nito ang kahalumigmigan at oxygen mula sa pagpasok sa cell, na magpapabagal sa electrolyte at aktibong materyales, na humahantong sa isang mabilis na pagkawala ng pagganap at potensyal na pamamaga o pagkabigo.

Mga terminal at iba pang mahahalagang hardware

Higit pa sa pangunahing electrochemical cell, ang isang functional supercapacitor ay nangangailangan ng isang hanay ng mga sangkap ng hardware upang mapadali ang pagsasama sa isang elektronikong circuit. Kasama dito ang mga de -koryenteng terminal, na nagbibigay ng mga puntos ng koneksyon para sa singilin at paglabas, at iba't ibang mga tampok ng kaligtasan. Ang disenyo at kalidad ng mga ito Mga sangkap ng istraktura ng supercapacitor ay mahalaga para sa pagtiyak ng mababang paglaban sa koneksyon, maaasahang operasyon sa ilalim ng thermal cycling, at pagsunod sa mga pamantayan sa kaligtasan.

Disenyo ng terminal para sa mababang pagtutol at mataas na pagiging maaasahan

Ang mga terminal ay ang de -koryenteng tulay sa pagitan ng panloob na kasalukuyang mga kolektor ng supercapacitor at ang panlabas na circuit. Ang kanilang disenyo ay kritikal para sa pagliit ng katumbas na paglaban ng serye (ESR), isang pangunahing parameter na tumutukoy sa kakayahan ng output ng kapangyarihan ng aparato. Ang mga terminal ay maaaring tumagal ng iba't ibang mga form, kabilang ang mga tab ng tornilyo, mga lead lead, o mga pad ng ibabaw-mount, depende sa application. Ang materyal ay karaniwang aluminyo o isang haluang metal na tanso, na madalas na naka -plate na may nikel o lata upang mapahusay ang paglaban ng kaagnasan at panghinang. Ang isang hindi magandang koneksyon sa terminal ay maaaring pabayaan ang mga benepisyo ng isang mababang disenyo ng panloob na paglaban.

Ang pagpili ng uri ng terminal para sa iba't ibang mga aplikasyon

Ang pagpili ng uri ng terminal ay idinidikta ng proseso ng pagmamanupaktura at end-use environment. Halimbawa, ang mga malaki, prismatic cells na ginagamit sa automotive o energy storage system ay karaniwang gumagamit ng matatag na mga terminal ng tornilyo para sa ligtas, mataas na kasalukuyang koneksyon. Sa kaibahan, ang mas maliit, cylindrical o pouch cells na idinisenyo para sa mga elektronikong consumer ay maaaring gumamit ng mga lead lead o flat na mga tab para sa awtomatikong nakalimbag na circuit board (PCB) na pagpupulong.

Pinagsamang mga tampok ng kaligtasan at pagsubaybay

Ang mga modernong supercapacitors, lalo na ang mga para sa mga application na may mataas na mapagkakatiwalaan, ay madalas na isinasama ang mga karagdagang tampok sa kaligtasan at pagsubaybay nang direkta sa kanilang istraktura. Maaaring kabilang dito ang mga presyon ng presyon upang palayain ang gas sa kaso ng overpressure, mga sensor ng temperatura (PTC o NTC thermistors) para sa pamamahala ng thermal, at mga piyus para sa labis na proteksyon. Ang mga sangkap na ito ay mahalaga para maiwasan ang pagkabigo sa sakuna at tinitiyak na ang aparato ay nagpapatakbo sa loob ng tinukoy na ligtas na operating area (SOA) sa buong lifecycle nito.

FAQ

Ano ang pagkakaiba sa pagitan ng istraktura ng isang supercapacitor at isang baterya?

Ang pangunahing pagkakaiba ay namamalagi sa mekanismo ng pag -iimbak ng enerhiya at ang nagreresulta istraktura ng supercapacitor . Ang isang baterya ay nag -iimbak ng enerhiya sa mga bono ng kemikal sa pamamagitan ng isang faradaic reaksyon na kinasasangkutan ng mga bulk na elektrod na materyales, na nangangailangan ng mas makapal, mas matatag na mga electrodes. Ang isang supercapacitor ay pangunahing nag -iimbak ng enerhiya na electrostatically sa ibabaw ng mga electrodes nito. Pinapayagan nito para sa mas payat na mga electrodes at isang mas layered, tulad ng sandwich na istraktura na nakatuon sa pag-maximize ng lugar ng ibabaw kaysa sa dami. Dahil dito, ang mga supercapacitors ay may isang mas simpleng istraktura na walang kumplikadong mga pagbabago sa phase sa mga electrodes, na nagpapagana ng mas mabilis na singil/paglabas ng mga rate at mas mahabang buhay ng pag -ikot.

Paano nakakaapekto ang pagpili ng electrolyte sa istraktura ng supercapacitor?

Ang pagpipilian ng electrolyte ay may malalim na epekto sa istraktura ng supercapacitor at disenyo. Ang may tubig na electrolyte (hal., Potassium hydroxide) ay may mataas na conductivity ng ionic ngunit isang mababang window ng boltahe (~ 1V), na nangangailangan ng mga cell na mai -stack sa serye upang makamit ang mga kapaki -pakinabang na boltahe. Ang mga organikong electrolyte (hal., TEABF4 sa acetonitrile) ay nag-aalok ng isang mas mataas na window ng boltahe (~ 2.7V), na nagpapahintulot sa mas simpleng mga konstruksyon na single-cell ngunit nangangailangan ng mas matatag, hermetically sealed casings dahil sa pagkasunog at pagkasumpungin ng solvent. Nag-aalok ang Ionic Liquids ng mataas na boltahe at hindi nasunog ngunit maaaring maging mas malapot, potensyal na nakakaimpluwensya sa separator at disenyo ng pore upang ma-optimize ang daloy ng ion.

Bakit napakahalaga ng nonporous cover plate para sa kahabaan ng supercapacitor?

The nonporous cover plate ay kritikal para sa pagkamit ng isang hermetic seal, na pinakamahalaga para sa kahabaan ng buhay at pagiging maaasahan ng isang supercapacitor. Ang porous o hindi magandang selyadong mga takip ay nagpapahintulot sa nakapaligid na kahalumigmigan at oxygen na dahan -dahang nagkakalat sa cell sa paglipas ng panahon. Sa mga organikong sistema ng electrolyte, ang kahalumigmigan ay tumugon upang mabuo ang mga acidic byproducts na tumutugma sa mga panloob na sangkap at pinapabagal ang electrolyte, na humahantong sa pagtaas ng ESR at pagkawala ng kapasidad. Sa mga may tubig na sistema, ang oxygen ingress ay maaaring mapabilis ang kaagnasan ng kasalukuyang mga kolektor. Ang isang hindi takip na takip ay nagsisiguro ng isang airtight at watertight seal, na pinapanatili ang panloob na kimika at pagpapagana ng supercapacitor upang matugunan ang mga rate ng mga pagtutukoy ng habang -buhay.

Maaari bang ma -recycle ang mga sangkap ng isang supercapacitor?

Oo, ang Mga sangkap ng supercapacitor ay higit sa lahat na -recyclable, kahit na ang proseso ay mas kumplikado kaysa sa mga simpleng baterya. Ang aluminyo na pambalot at kasalukuyang mga kolektor ay madaling ma -recyclable sa pamamagitan ng karaniwang mga stream ng pag -recycle ng metal. Ang aktibong materyal na carbon ay maaaring mabawi at potensyal na muling na-reaktibo para magamit sa mga aplikasyon ng mas mababang grade. Ang electrolyte, lalo na ang mga organikong uri, ay nangangailangan ng mga dalubhasang proseso ng pag -reclaim ng kemikal. Habang ang pag -recycle ng imprastraktura ay umuunlad pa rin, ang mataas na halaga ng aluminyo at ang pagtulak para sa isang pabilog na ekonomiya sa elektronika ay nagmamaneho ng mga pagsulong sa mga teknolohiyang recycling ng supercapacitor.

Ano ang papel na ginagampanan ng panloob na presyon sa disenyo ng supercapacitor?

Ang panloob na presyon ay isang kritikal na pagsasaalang -alang sa disenyo. Sa panahon ng operasyon, lalo na sa mataas na mga alon o nakataas na temperatura, ang electrolyte ay maaaring makabuo ng gas, pinatataas ang panloob na presyon. Ang istraktura ng supercapacitor , lalo na ang pambalot at takip, ay dapat na idinisenyo upang mapaglabanan ang presyur na ito nang walang pagpapapangit o pagtagas. Maraming mga disenyo ang nagsasama ng isang presyon ng presyon bilang isang tampok na kaligtasan upang palabasin ang presyon kung lumampas ito sa isang kritikal na threshold, na pumipigil sa isang pagsabog na pagkawasak. Ang disenyo ng vent na ito ay isang maselan na balanse, dahil dapat itong manatiling selyadong sa ilalim ng normal na mga presyon ng operating ngunit bukas na maaasahan sa panahon ng isang kondisyon ng kasalanan.
